Compressore rotativi a vite >
AIRBLOK SD da 40 HP a 100 HP
|
|
|
L?aria compressa utilizzata in ambito industriale contiene acqua,
olio, polvere ed altre impurit?Questi fattori determinano un
decadimento delle apparecchiature funzionanti ad aria compressa
con conseguente alterazione nella qualit?el lavoro ed un aumento
dei costi di manutenzione. La normativa di riferimento che
garantisce una determinata qualit? la ISO 8573-1: 1991.
|
Classe
ISO 8573-1 |
Polvere |
Acqua |
Olio |
|
micron |
mg/m3 |
°C |
g/m3 |
mg/m3 |
|
1 |
0,1 |
0,1 |
-70 |
0,003 |
0,01 |
|
2 |
1 |
1 |
-40 |
0,117 |
0,1 |
|
3 |
5 |
5 |
-20 |
0,88 |
1 |
|
4 |
15 |
8 |
+3 |
5,95 |
5 |
|
5 |
40 |
10 |
+7 |
7,73 |
25 |
|
6 |
- |
- |
+10 |
9,36 |
- |
|
Applicazioni |
Schemi di installazione |
Classe ISO 8573-1 |
|
Polvere |
Acqua |
Olio |
| |
Sabbiatura
ordinaria, grossi attrezzi pneumatici (rimozione grossolana
particelle olio/acqua) |
|
|
 |
3 |
4 |
3 |
| |
Sabbiatura di
qualit?vernice semplice a spruzzo, soffiatori d'aria,
grandi attrezzi pneumatici |
|
|
 |
2 |
4 |
2 |
| |
Laboratori
fotografici, laboratori dentistici, attrezzi pneumatici di
precisione |
|
|
 |
<1 |
4 |
1 |
| |
Lavorazioni medicali, lavorazione pellicole fotografiche,
industrie alimentari, applicazioni oil free |
|
|
 |
<1 |
4 |
<1 |
| |
Industria farma-
ceutica, cosmetica, elettronica, chimica, aereonautica,
industria alimentare, verniciatura di qualit?font> |
|
|
 |
<1 |
1÷3 |
<1 |
| |
Installazione
indicata per grande variabilit?i portata |
|
|
 |
| |
La classe ISO
8573-1 raggiungibile ?a calcolare in base ai filtri
montati dopo il serbatoio |
|
|
| |
Aria sterile:
industria alimentare, elettronica, farmaceutica |
|
|
 |
| |
Priva di
batteri, virus e batteriofagi |
|
|
Leggenda
FQ:
Filtro ad intercettazione
filtrazione liquido e polvere 3 µm |
FP:
Filtro a coalescenza filtrazione liquido e polvere 0,1 µm,
olio 0,1 mg/m3 |
FD:
Filtro a coalescenza filtrazione liquido e polvere 0,01 µm,
olio 0,01 mg/m3 |
FC:
Filtro a carbone attivo filtrazione olio 0,003 mg/m3 |
| EK:
Separatore centrifugo separazione condensa nel passaggio
dell?aria compressa |
C:
Compressore rotativo a vite fornisce aria con residuo oleoso 1
mg/m3 |
S:
Serbatoio d?aria |
EF:
Essiccatore frigorifero
punto rugiada
+3°C |
EA:
Essiccatore adsorbimento punto di rugiada
-20°C, -40°C,
-70°C |
BS:
Impianto aria respirabile fornisce in uscita aria respirabile
in conformit?on la Pharmacopea Europea, DIN 3188 ed EN 12021 |
FST:
Filtro sterile filtrazione di batteri , virus e batteriofagi |
SC=Scaricatore
di condensa |
|
BP=Bypass Consente l?esclusione di parte di installazione per
un?eventuale manutenzione. |
WS=Watersep
Separatore olio/acqua, garantisce una separazione totale. |
|
|
|
Gli schemi di installazione precedentemente illustrati,
evidenziano la sequenza dei componenti utilizzati in base alla
purezza dell?aria desiderata ed a quelli che sono i parametri

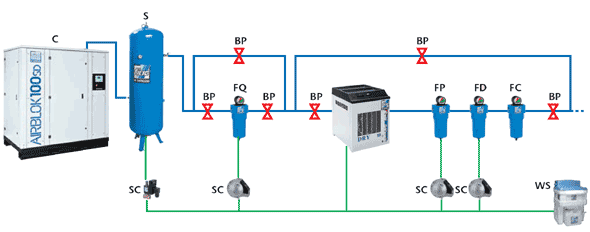

definiti dalle normative vigenti. Lo schema di installazione
sotto riportato rappresenta una realizzazione pratica di un
impianto modello, comprensivo di by-pass, scarico delle condense
e separazione acqua/olio.
|
|
?anche possibile realizzare impianti per aria respirabile per
applicazioni particolarmente delicate. La tabella a fianco
rappresenta le normative di riferimento vigenti in materia.
Attraverso il riferimento di queste normative, ?ossibile
definire diverse classi di qualit? di purezza dell?aria e
quindi modelli di installazione.
|
|
Valori residui |
DIN 3188 |
EN 12021 |
Pharmacopea Europea |
|
CO2 |
<800 ppm |
<500 ppm |
<500 ppm |
|
SO2 |
- |
- |
<1 ppm |
|
NOx |
- |
- |
<2 ppm |
| NO2 |
- |
- |
<2 ppm |
|
Olio |
<0,3 mg/m3 |
<0,5 mg/m3 |
<0,1 mg/m3 |
|
CO |
<30 ppm |
<15 ppm |
<5 ppm |
| H2O |
Sotto il punto rugiada |
<60 ppm |
|
Applicazioni |
Schemi di installazione |
Respirabile |
|
DIN |
EN |
P.E. |
| |
Aria
respirabile: ospedali, camere iperbariche |
|
|
 |
si |
si |
si |
|
|
|
|
