Compressore rotativi a vite >
AIRBLOK DR da 75 HP e 100 HP
|
|
|
L’aria compressa utilizzata in ambito industriale contiene acqua,
olio, polvere ed altre impurità. Questi fattori determinano un
decadimento delle apparecchiature funzionanti ad aria compressa
con conseguente alterazione nella qualità del lavoro ed un aumento
dei costi di manutenzione. La normativa di riferimento che
garantisce una determinata qualità è la ISO 8573-1: 1991.
|
Classe
ISO 8573-1 |
Polvere |
Acqua |
Olio |
|
micron |
mg/m3 |
°C |
g/m3 |
mg/m3 |
|
1 |
0,1 |
0,1 |
-70 |
0,003 |
0,01 |
|
2 |
1 |
1 |
-40 |
0,117 |
0,1 |
|
3 |
5 |
5 |
-20 |
0,88 |
1 |
|
4 |
15 |
8 |
+3 |
5,95 |
5 |
|
5 |
40 |
10 |
+7 |
7,73 |
25 |
|
6 |
- |
- |
+10 |
9,36 |
- |
|
Applicazioni |
Schemi di installazione |
Classe ISO 8573-1 |
|
Polvere |
Acqua |
Olio |
| |
Sabbiatura
ordinaria, grossi attrezzi pneumatici (rimozione grossolana
particelle olio/acqua) |
|
|
 |
3 |
4 |
3 |
| |
Sabbiatura di
qualità, vernice semplice a spruzzo, soffiatori d'aria,
grandi attrezzi pneumatici |
|
|
 |
2 |
4 |
2 |
| |
Laboratori
fotografici, laboratori dentistici, attrezzi pneumatici di
precisione |
|
|
 |
<1 |
4 |
1 |
| |
Lavorazioni medicali, lavorazione pellicole fotografiche,
industrie alimentari, applicazioni oil free |
|
|
 |
<1 |
4 |
<1 |
| |
Industria farma-
ceutica, cosmetica, elettronica, chimica, aereonautica,
industria alimentare, verniciatura di qualità |
|
|
 |
<1 |
1÷3 |
<1 |
| |
Installazione
indicata per grande variabilità di portata |
|
|
 |
| |
La classe ISO
8573-1 raggiungibile è da calcolare in base ai filtri
montati dopo il serbatoio |
|
|
| |
Aria sterile:
industria alimentare, elettronica, farmaceutica |
|
|
 |
| |
Priva di
batteri, virus e batteriofagi |
|
|
Leggenda
FQ:
Filtro ad intercettazione
filtrazione liquido e polvere 3 µm |
FP:
Filtro a coalescenza filtrazione liquido e polvere 0,1 µm,
olio 0,1 mg/m3 |
FD: Filtro a coalescenza filtrazione liquido e polvere
0,01 µm, olio 0,01 mg/m3 |
FC:
Filtro a carbone attivo filtrazione olio 0,003 mg/m3 |
| EK:
Separatore centrifugo separazione condensa nel passaggio
dell’aria compressa |
C:
Compressore rotativo a vite fornisce aria con residuo
oleoso 1 mg/m3 |
S:
Serbatoio d’aria |
EF:
Essiccatore frigorifero
punto rugiada
+3°C |
EA:
Essiccatore adsorbimento punto di rugiada
-20°C, -40°C,
-70°C |
BS: Impianto aria respirabile fornisce in uscita aria
respirabile in conformità con la Pharmacopea Europea, DIN 3188
ed EN 12021 |
FST: Filtro sterile filtrazione di batteri , virus e
batteriofagi |
|
| SC=Scaricatore
di condensa |
BP=Bypass Consente l’esclusione di parte di installazione
per un’eventuale manutenzione. |
WS=Watersep Separatore olio/acqua, garantisce una
separazione totale. |
|
|
|

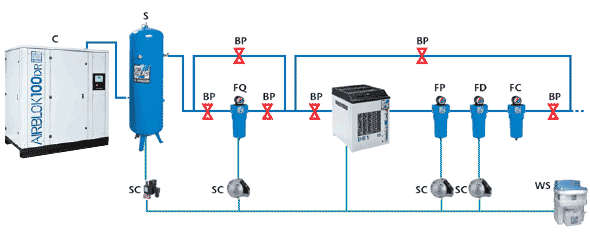

Gli schemi di installazione precedentemente illustrati,
evidenziano la sequenza dei componenti utilizzati in base alla
purezza dell’aria desiderata ed a quelli che sono i parametri
definiti dalle normative vigenti. Lo schema di installazione
sotto riportato rappresenta una realizzazione pratica di un
impianto modello, comprensivo di by-pass, scarico delle condense
e separazione acqua/olio.
|
|
È anche possibile realizzare impianti per aria respirabile per
applicazioni particolarmente delicate. La tabella a fianco
rappresenta le normative di riferimento vigenti in materia.
Attraverso il riferimento di queste normative, è possibile
definire diverse classi di qualità e di purezza dell’aria e
quindi modelli di installazione.
|
|
Valori residui |
DIN 3188 |
EN 12021 |
Pharmacopea Europea |
|
CO2 |
<800 ppm |
<500 ppm |
<500 ppm |
|
SO2 |
- |
- |
<1 ppm |
|
NOx |
- |
- |
<2 ppm |
| NO2 |
- |
- |
<2 ppm |
|
Olio |
<0,3 mg/m3 |
<0,5 mg/m3 |
<0,1 mg/m3 |
|
CO |
<30 ppm |
<15 ppm |
<5 ppm |
| H2O |
Sotto il punto rugiada |
<60 ppm |
|
Applicazioni |
Schemi di installazione |
Respirabile |
|
DIN |
EN |
P.E. |
| |
Aria
respirabile: ospedali, camere iperbariche |
|
|
 |
si |
si |
si |
|
|
|
|
